Коллектор системы отопления, вентиляции и кондиционирования воздуха диаметром 3/4 дюйма: центр водяного отопления

В системе водяного отопления есть одна труба, подающая горячую воду. Несколько трубок подводят ее к разным зонам. Многообразие — это то место, где происходит разделение. А 3/4-дюймовый коллектор HVAC из нержавеющей стали берет основной запас и делит его. Одна зона для гостиной. Один для спален. Один для подвала. Каждая зона имеет свой клапан. Каждая комната получает необходимое количество тепла. Вот что ищут подрядчики.

Что делает коллектор в системе HVAC

Коллектор распределяет горячую воду из одной линии подачи в несколько контуров.

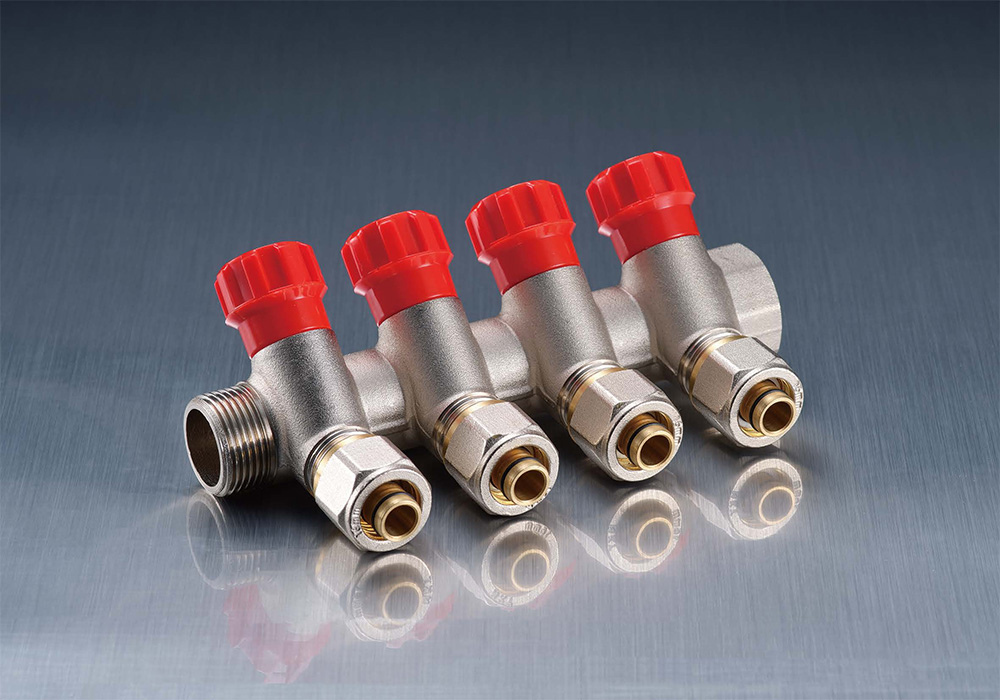

Коллектор HVAC из нержавеющей стали размером 3/4 дюйма имеет один вход. Несколько торговых точек. Горячая вода поступает через входной патрубок. Многообразие разделяет его. Каждый выход питает отдельный контур трубы. Шлейфы идут в разные комнаты или разные радиаторы.

Обратная сторона работает аналогично. Вода возвращается из каждой петли. Обратный коллектор собирает его. Одна труба возвращает его в котел.

На каждом выходе имеется клапан для балансировки потока.

Не каждая комната нуждается в одинаковом количестве тепла. Коллектор HVAC из нержавеющей стали размером 3/4 дюйма имеет клапан на каждом выходе. Поверните клапан. Больше воды течет. Закройте его частично. Меньше воды течёт. Подрядчик балансирует систему так, чтобы в каждой комнате была одинаковая температура.

Некоторые коллекторы оснащены расходомерами. Подрядчик точно видит, сколько воды поступает в каждую зону. Никаких догадок.

Почему нержавеющая сталь вместо латуни или пластика

Нержавеющая сталь не подвержена коррозии, как латунь, в некоторых водных условиях.

Латунь прекрасно работает в воде. Но в некоторой воде есть минералы, которые разъедают латунь. Децинкификация. Латунь превращается в мягкую медь. Оно протекает. Коллектор HVAC из нержавеющей стали размером 3/4 дюйма не имеет этой проблемы. Нержавеющая сталь устойчива к коррозии практически в любой воде.

Пластиковые коллекторы стоят дешевле. Они не подвергаются коррозии. Но они трескаются, если система зависает. Они сгибаются под действием высокой температуры. Нержавеющая сталь остается жесткой.

Нержавеющая сталь выдерживает более высокие температуры и давления.

Коллектор HVAC из нержавеющей стали диаметром 3/4 дюйма выдерживает температуру воды до 200 градусов по Фаренгейту. Давление до 150 PSI. Пластиковые коллекторы размягчаются при высоких температурах. Они выпучиваются. Они протекают.

Вот сравнение различных материалов:

• Латунь — безопасна для воды, риск обесцинкования в агрессивной воде.
• Нержавеющая сталь — устойчивая к коррозии, высокая температура, высокое давление, дорогая.
• Пластик — дешевый, не подвержен коррозии, трескается при замерзании, более низкий температурный диапазон.
• Медь — хороша для небольших систем, трудно найти с несколькими розетками.

Что искать в Коллектор системы отопления, вентиляции и кондиционирования воздуха, 3/4 дюйма из нержавеющей стали

Количество розеток соответствует количеству зон

Коллектор HVAC из нержавеющей стали размером 3/4 дюйма имеет от 2 до 12 выходов. В небольшом доме необходимо от 4 до 6 розеток. Для большого дома нужно от 8 до 12. Подрядчик подсчитывает количество петель отопления. Покупает коллектор с таким количеством розеток.

Дополнительные розетки можно закрыть. Недостаточное количество розеток означает добавление второго коллектора. Больше работы. Больше фурнитуры.

Тип клапана влияет на точность управления

Шаровые краны устроены просто. Четверть оборота. Включено или выключено. Коллектор из нержавеющей стали для систем отопления, вентиляции и кондиционирования воздуха диаметром 3/4 дюйма с шаровыми кранами стоит дешево. Трудно балансировать. Клапан либо открыт, либо закрыт. Между ними не так много.

Игольчатые клапаны обеспечивают точный контроль. Поверните ручку. Поток меняется медленно. Коллектор HVAC из нержавеющей стали размером 3/4 дюйма с игольчатыми клапанами легко балансируется. Подрядчик делает каждую зону абсолютно правильно.

Вот как сравниваются типы клапанов:

• Шаровой кран — двухпозиционный, дешевый, трудно балансируемый.
• Игольчатый клапан — тонкая регулировка, хорош для балансировки, дороже
• Термостатический клапан — автоматический, саморегулирующийся, дорогой.

Размер порта соответствует трубе, идущей в каждую зону.

Выход коллектора должен соответствовать трубе. Коллектор HVAC из нержавеющей стали размером 3/4 дюйма обычно имеет выпускные отверстия диаметром 1/2 дюйма. Это соответствует стандартным трубкам PEX для теплого пола. В некоторых есть розетки диаметром 3/4 дюйма для больших зон.

Проверьте тип подключения. Компрессионные фитинги работают с PEX. Резьбовые фитинги работают с металлическими трубами. Фитинги, соединяемые нажатием, являются самыми быстрыми. Труба вталкивается внутрь. Ее удерживает захватное кольцо.

Что не так с дешевыми коллекторами

Клапаны подтекают на штоке

В дешевых коллекторах HVAC размером 3/4 дюйма из нержавеющей стали используются плохие уплотнения. Стержень клапана протекает. Вода стекает по коллектору. Изоляция намокнет. Тепло уходит.

Коллектор треснул по сварным швам

Выходы приварены к основной трубе. Дешевая сварка оставляет слабые места. Давление нарастает. Сварной шов трескается. Водные брызги. Система отключается.

Расходомеры залипают

Расходомеры пластиковые. Дешевые пластиковые палочки. Счетчик показывает неправильный расход. Подрядчик неправильно балансирует систему. В некоторых номерах холодно. Некоторые горячие.

Срывается резьба при соединении труб

Мягкая нержавеющая сталь. Дешевые коллекторы из нержавеющей стали для систем отопления, вентиляции и кондиционирования воздуха размером 3/4 дюйма имеют неглубокую резьбу. Примерка продолжается. Установщик затягивает. Нитки рвутся. Фитинг протекает.

Коллектор HVAC диаметром 3/4 дюйма из нержавеющей стали является сердцем гидравлической системы. Он передает необходимое количество тепла в каждую комнату. Он должен прослужить десятилетия внутри стены или под полом.

Покупайте нержавеющую сталь, а не латунь или пластик. Получите достаточно розеток для всех ваших зон. Выбирайте игольчатые клапаны для облегчения балансировки. Проверьте качество сварки. Убедитесь, что нити глубокие.

Дешевый коллектор сегодня экономит деньги. Завтра протечет. Утечка внутри стены. Гипсокартон опускается. Ремонт стоит тысячи.

Хороший коллектор стоит дороже. Это длится на протяжении всего срока службы здания. Никаких утечек. Никакой коррозии. Никаких обратных звонков.

Подрядчики, использующие дешевые коллекторы, учатся на собственном горьком опыте. Те, кто пользуется хорошими коллекторами, лучше спят ночью. Будь вторым. Ваши клиенты никогда не увидят коллектор. Это нормально. Но они почувствуют жар. Даже в каждой комнате. Это цель. Хороший коллектор делает это возможным.
