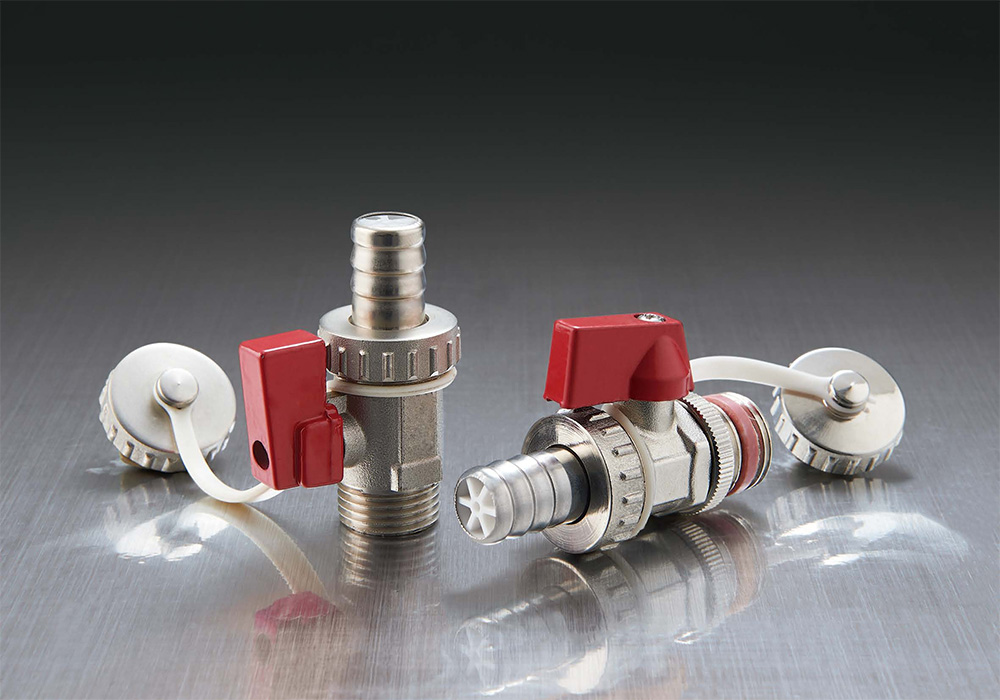

Латунный мини-шаровой клапан: небольшой размер, большая роль в контроле жидкости

Загляните под любую раковину или за любым электроприбором. Вы найдете запорные краны. латунные. Многие из них маленькие. А латунный мини-шаровой кран представляет собой компактную версию стандартного шарового крана. Он выполняет ту же работу — запускает и останавливает поток — в меньшем корпусе. Меньший размер подходит для ограниченного пространства. Латунная конструкция устойчива к коррозии и выдерживает умеренное давление. Эти клапаны используются в сантехнике, воздушных компрессорах и промышленном оборудовании, где полноразмерный клапан не подходит.

Что такое латунный мини-шаровой кран и где он используется

В клапане используется вращающийся шар для запуска и остановки потока.

Внутри латунного мини-шарового крана между двумя уплотнениями находится металлический шарик с отверстием в центре. Ручка соединяется с шаром. Поверните ручку, и шарик начнет вращаться. Когда отверстие совпадает с трубой, жидкость течет. Когда шар поворачивается на 90 градусов, отверстие оказывается обращенным к стенкам трубы. Поток останавливается.

«Мини» означает, что клапан меньше стандартного. Стандартный шаровой кран диаметром 1/2 дюйма может иметь длину 3 дюйма. Латунный мини-шаровой кран того же размера может иметь длину 2 дюйма. Компактный размер подходит для переполненного оборудования, где пространство ограничено.

Латунь — лучший материал для мини-шаровых кранов.

Латунь хорошо подходит для небольших клапанов. Он легко обрабатывается, поэтому детали получаются точными. Он устойчив к коррозии от воды и слабых химикатов. Стоит дешевле, чем нержавеющая сталь. Латунный мини-шаровой кран достаточно прочен для бытовых систем водоснабжения и сжатого воздуха.

Вот где латунный мини-шаровой кран хорошо работает:

• Заглушки под раковиной для горячей и холодной воды
• Слив и отключение воздушного компрессора
• Кофемашина и оборудование для приготовления эспрессо
• Пневматические инструменты и небольшие приводы
• Разветвители и адаптеры для садовых шлангов

Почему размер и компактность имеют значение в ограниченном пространстве

Производителям оборудования нужны клапаны, которые можно разместить в переполненных шкафах.

Внутри кофемашины или пневматического блока управления места мало. Полноразмерный шаровой кран не подойдет. Трубы и фитинги небольшие. Латунный мини-шаровой кран вдвигается в доступное пространство. Компактный корпус оставляет место для других компонентов.

Меньший размер также снижает вес. Машина с десятью маленькими клапанами весит меньше, чем машина с десятью стандартными клапанами. Вес имеет значение для портативного оборудования.

В мини-клапанах используются ручки меньшего размера, которые помещаются под крышки.

Стандартные ручки шарового крана длинные. Им нужно разрешение для поворота. Латунный мини-шаровой кран имеет более короткую ручку. Ручка помещается внутри корпуса оборудования. Поворачивается, не задев крышку. В некоторых мини-клапанах используется рычажная ручка, но во многих используется простая тройниковая ручка или небольшая ручка.

Как изготавливается латунный мини-шаровой кран

Кованая латунь изначально представляет собой твердую заготовку, которую нагревают и прессуют.

Большинство латунных корпусов мини-шаровых кранов изготавливаются коваными, а не литыми. При ковке латунную заготовку нагревают и придают ей форму под высоким давлением. В процессе ковки выравнивается зернистая структура металла. Кованая латунь прочнее и с меньшей вероятностью протечет, чем литая латунь.

После ковки корпус клапана поступает на станок с ЧПУ. Машина обрезает нити с обоих концов. Он обрабатывает полость, в которой находятся шар и уплотнения. В нем сверлится отверстие для стержня, соединяющего шар с ручкой.

Шар изготовлен из цельной латуни и гладко отполирован.

Шар внутри латунного мини-шарового крана представляет собой латунный стержень или отливку. Токарный станок с ЧПУ придает ему форму сферы. Токарный станок просверливает центральное отверстие. Затем шарик попадает в полировальную машину. Поверхность должна быть гладкой. Грубый шарик быстро изнашивает уплотнения.

Шаровое отверстие может быть полнопроходным или уменьшенным. Полнопроходной означает, что отверстие имеет тот же диаметр, что и труба. Уменьшенный порт означает, что отверстие меньше. Полнопроходные клапаны имеют меньшее ограничение потока, но имеют больший размер. В латунных мини-шаровых кранах используется уменьшенное отверстие, чтобы сохранить небольшой размер.

Что делает один латунный мини-шаровой клапан лучше другого

Материал уплотнения влияет на температурный диапазон и химическую стойкость.

Уплотнения латунного мини-шарового крана обычно изготовлены из ПТФЭ или смеси ПТФЭ. ПТФЭ выдерживает температуру от -20 до 150 градусов Цельсия. Он устойчив практически ко всем химическим веществам. В дешевых клапанах используются более дешевые материалы уплотнений. Уплотнения набухают или размягчаются под воздействием горячей воды или некоторых химикатов.

Вот что говорит материал уплотнения о латунном мини-шаровом кране:

• ПТФЭ — отлично подходит для применения, выдерживает воздействие тепла и химикатов.
• Нейлон — дешевле, меньший температурный диапазон, впитывает воду.
• EPDM — подходит для воды, но не для нефтепродуктов.
• Витон — выдерживает высокие температуры и нефть, дороже.

Качество резьбы определяет, протекает ли клапан в месте соединения.

Латунный мини-шаровой кран подключается к трубам через резьбовые концы. Нити должны быть чистыми и правильно нарезанными. Резьба NPT (National Pipe Taper) обеспечивает герметизацию за счет заклинивания в сопрягаемой резьбе. Угол конуса должен быть точным.

У дешевых клапанов плохо нарезана резьба. Клапан протекает в месте соединения даже с трубным герметиком. Установщик затягивает слишком сильно, чтобы остановить утечку. Корпус клапана треснет. В хороших клапанах резьба нарезана в соответствии со стандартами NPT и проверена с помощью резьбомеров.
